1 產品概述

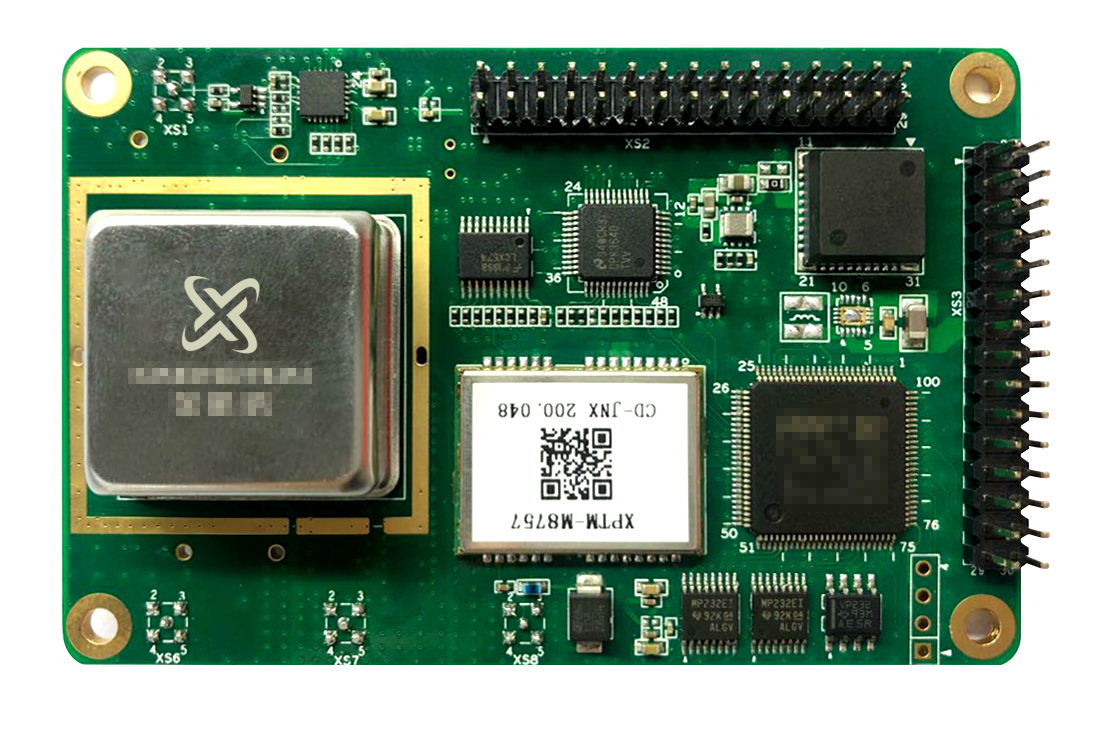

XPTM-M8757是一款行業內集成度高、綜合指標優、兼容市面主流接收機尺寸的軟時頻?通用模塊組件。產品集成軟時頻?技術平臺，采用了“無通信共視技術”、“超高精度PTP技術”、“高精度守時技術”和“時頻生成技術”等先進技術，為客戶提供核心時頻解決方案，降低集成難度。

2 應用示意框圖

產品示意框圖如圖2所示。

3 功能特點

高精度

高同步精度

無通信共視：峰峰值≤10ns

PTP同步：峰峰值≤0.5ns

高守時精度

守時精度≤1.5μs/24h（馴服7天以上，恒溫晶振守時）

高準確度

馴服準確度3E-13（24小時平均）

可編程時間和頻率

靈活可配（160KHz-200MHz）

1pps、npps、B(DC)可調

1pps與時鐘相位可調

1pps與時鐘相位可調，調節分辨率≤50ps

1pps與時鐘相位上電一致性≤50ps

4 技術指標

5  封裝尺寸

87*57*20.1(或15)(mm)
